欧美中日韩一区二区-国产乱子伦一区二区三区视频播放-又爽又黄a片免费观看直播蜜桃-黑人与人妻出轨系列-曰批全过程免费视频在线观看无码-国产乱人伦免费视频播放-国产欧美日韩视频在线观看-欧美熟妇另类久久久久久不卡-国产成人在线观看频网站-欧美精品毛片久久久久久久

　　橡膠共混的意義　　改善工藝性能，使用性能和技術(shù)經(jīng)濟(jì)性能。大約70%以上的橡膠是以橡膠并用或橡塑并用的形式進(jìn)行加工和使用?！　∠鹉z的工藝相容性　　通過機(jī)械方法或其他條件將熱力學(xué)不相容體系混合，可以獲得足夠穩(wěn)定的共混物，這種共混物在微觀區(qū)域內(nèi)構(gòu)成多相形態(tài)，但在宏觀上仍能保持其均勻性?！　【酆衔锕不煊绊懸蛩兀骸　』鞜捁に嚄l件：時(shí)間、強(qiáng)度、輥溫、加工方法　　配方組成：生膠、共混比、相容劑、加工助劑　　【各種橡膠并用】　　一、天然橡膠+順丁橡膠并用　　比例：75～50 / 25～50　　目的：提高硫化溫度，改善耐熱性、耐寒性、彈性和耐磨性　　產(chǎn)品：輸送帶、膠鞋　　二、天然橡膠+丁苯橡膠并用　　比例：任意　　目的：改善NR耐磨性，用于輪胎面可提高花紋溝的耐臭氧龜裂　　產(chǎn)品：輪胎等制品　　三、丁苯橡膠+順丁橡膠　　比例：任意　　目的：提高耐磨性，彈性和耐寒性　　產(chǎn)品：胎面　　四、丁苯橡膠+高苯乙烯　　比例：75～50 / 25～50　　目的：提高耐磨性、撕裂強(qiáng)度及拉伸強(qiáng)度　　鞋底及海綿膠　　五、丁苯橡膠+高密度聚乙烯　　比例：100 / 5～20　　目的：改善工藝性能，減少膠料焦燒傾向和收縮率，提高硫化膠耐磨和耐臭氧性　　產(chǎn)品：鞋底及海綿膠　　六、乙丙橡膠+丁基橡膠　　比例：50/50　　目的：提高抗撕性、耐熱性、耐臭氧性；改善胎面耐磨性　　產(chǎn)品：胎面、內(nèi)胎等　　七、乙丙橡膠+氯化丁基橡膠　　比例：50/50　　目的：提高耐臭氧性　　產(chǎn)品：胎側(cè)　　八、丁二烯橡膠+乙丙橡膠　　丁二烯橡膠+EPDM　　比例：任意　　目的：提高耐熱性、耐臭氧性、耐化學(xué)藥品性　　產(chǎn)品：胎面　　九、丁腈橡膠+天然橡膠或丁苯橡膠　　比例：天然橡膠或丁苯橡膠≤40%　　目的：提高NBR的耐寒性并降低成本，但NBR其它性能均略下降　　產(chǎn)品：耐油鞋底，皮碗　　十、丁腈橡膠+氯丁橡膠　　比例：任意　　目的：提高耐候性及耐臭氧性　　產(chǎn)品：戶外耐油制品　　十一、丁腈橡膠+乙丙橡膠　　目的：提高耐候性及耐臭氧性　　十二、氯丁橡膠+天然橡膠　　比例：80/20　　目的：改善CR的工藝性能　　產(chǎn)品：輸送帶或覆蓋膠　　十三、氯丁橡膠+丁腈橡膠　　比例：任意　　目的：改善CR的粘輥、壓出、壓延以及耐油性　　十四、氯丁橡膠+順丁橡膠　　比例：90～60 / 10～40　　目的：改善CR的耐寒、耐磨、彈性等，顯著改善其壓出、壓延、粘輥、焦燒等工藝性能　　產(chǎn)品：膠帶、減震橡膠　　橡膠共混的目的　　橡膠共混的主要目的是改善現(xiàn)有橡膠性能上的不足。例如天然橡膠，因具有良好的綜合力學(xué)性能和加工性能，被廣泛用應(yīng)用，但它的耐熱氧老化性、耐臭氧老化性、耐油性及耐化學(xué)介質(zhì)性欠佳。多數(shù)合成橡膠的加工性能較差，力學(xué)性能也不理想，常給生產(chǎn)帶來困難，這些合成橡膠與天然橡膠摻混使用，性能互補(bǔ)，特別改善了合成橡膠制品的加工性。輪胎的各部分膠料廣泛采用NR、 SBR、 BR等并用，又如用90/10的CR./NR共混膠制造V形膠帶，NR不僅改善了 CR在混煉和壓延時(shí)的粘輥現(xiàn)象，也改善了膠帶的耐低溫性能。合成橡膠之間相互摻混使用，同樣有改善性能的作用。如用單一 IIR制造輪胎內(nèi)胎，雖然氣密性很好，但使用時(shí)間長(zhǎng)了會(huì)出現(xiàn)胎體變軟、粘外胎以及內(nèi)胎尺寸變大等缺陷，若將IIR與少量EPDM摻混使用，則能有效地克服上述缺陷，這得益于EPDM膠熱老化后發(fā)生了以交聯(lián)為主的結(jié)構(gòu)變化。少量的EPDM膠因能增加炭黑和軟化油的用量，還能改善擠出成型的內(nèi)胎半成品的表面光滑性和收縮率?！　√胤N合成橡膠與通用或特種合成橡膠共混使用，既能有效地保持橡膠的使M性能，還能有效地降低制品生產(chǎn)的成本，提高了特種橡膠的利用率。如氟橡膠與丙烯酸酯橡膠的共混、硅橡膠與三元乙丙橡膠的共混、氟橡膠與丁腈橡膠的^混等。

發(fā)布時(shí)間：2019-07-22

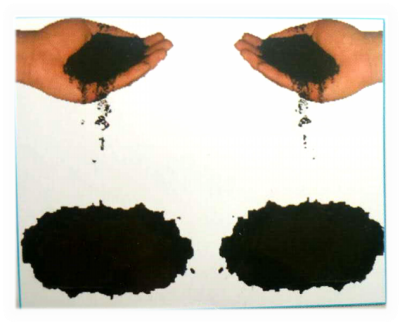

　　膠粉是通過機(jī)械方式將以廢舊輪胎為主的廢橡膠制品粉碎后得到的粉狀物質(zhì)?！　≡偕z就是以廢舊橡膠制品或橡膠制品的邊角料為主要原料，通過破碎、脫硫、過濾等特殊工藝生產(chǎn)出來的重新具有加工性能的橡膠產(chǎn)品；　　1、從外觀形狀看再生膠與再生膠粉：再生膠多為固體塊狀，再生膠粉為粉末狀。　　2、從生產(chǎn)工藝上看再生膠與再生膠粉，再生膠生產(chǎn)方式主要有油法（直接蒸氣靜態(tài)法）、水油法（蒸煮法）、高溫動(dòng)態(tài)脫硫法等化學(xué)方法，使橡膠內(nèi)部分子鏈斷鏈，重新加工成可以再使用的橡膠；弘瑞再生膠粉生產(chǎn)方式主要是常溫粉碎法，只是從外觀上斷裂了，而內(nèi)部橡膠分子鏈并未遭到破壞，工藝較再生膠簡(jiǎn)單?！　?、從作用上看再生膠與再生膠粉：再生膠主要是部分代替原膠生產(chǎn)橡膠制品以達(dá)到降低原料成本的目的，對(duì)于一些低檔橡膠制品也可以全部使用再生膠；弘瑞再生膠粉一般只是起到填充與輔助的作用，通常作為彈性填充材料降低成本，或作為功能化加工助劑改善工藝。　　再生膠與再生膠粉可以說是各有千秋，并沒有誰好誰壞之說，只要產(chǎn)品質(zhì)量好、使用方法妥當(dāng)，再生膠與再生膠粉都可以發(fā)揮出其作用。

發(fā)布時(shí)間：2019-06-19

　　丁基再生膠屬于再生膠中一種重要分類。以900以上丁基內(nèi)胎為原料，采用先進(jìn)的分解法工藝脫硫后80目過濾精煉而成。丁基再生膠具有氣密性好、透氣率低、耐熱性、耐老化性能、耐酸、耐堿和耐極性溶劑等優(yōu)點(diǎn)，廣泛用于制造輪胎內(nèi)胎等橡膠制品。　　以天然橡膠為主要原料加工而成的海綿輪胎在耐臭氧、耐天候、耐熱性能方面有所欠缺，導(dǎo)致天然橡膠海綿輪胎使用壽命嚴(yán)重“縮水”，然而我們利用丁基再生膠的特點(diǎn)，在海綿輪胎生產(chǎn)中加入丁基再生膠不僅降低了成本，還提高了輪胎海綿輪胎的質(zhì)量，這豈不是一舉兩得的事。　　丁基再生膠在海綿輪胎中的應(yīng)用，起到的作用有以下①丁基再生膠主要是由廢舊丁基內(nèi)胎加工而成的，保留了丁基橡膠大部分分子結(jié)構(gòu)特點(diǎn)，可以明顯改善海綿輪胎的耐臭氧性、耐透氣、耐熱性、化學(xué)穩(wěn)定性，延長(zhǎng)海綿輪胎使用壽命;②丁基再生膠具備丁基橡膠原有的性能特點(diǎn)，本身流動(dòng)性好、收縮率小、穩(wěn)定性高、硫化性能好，摻用在海綿輪胎配方中可以改善產(chǎn)品尺寸穩(wěn)定性、焦燒安全性，降低生產(chǎn)能耗;③市面上的丁基再生膠產(chǎn)品價(jià)格普遍比天然橡膠低，還可以在一定程度上降低海綿輪胎膠料成本?！　〗棺魇泻肴鹣鹉z有限責(zé)任公司是一家集研發(fā)、生產(chǎn)、銷售于一體的生產(chǎn)再生膠生產(chǎn)廠家，公司生產(chǎn)銷售各種再生膠，如乳膠再生膠、輪胎再生膠、丁腈再生膠、丁基再生膠、三元乙丙再生膠以及高強(qiáng)力再生膠等。

發(fā)布時(shí)間：2019-01-10

　　根據(jù)2016年的統(tǒng)計(jì)，我國廢舊輪胎的產(chǎn)生量已達(dá)1270萬噸，膠粉產(chǎn)量453萬噸，折合回收廢舊輪胎量約590萬噸，其中，膠粉利用65萬噸，再生橡膠460萬噸、利用膠粉388萬噸。再生橡膠占廢舊輪胎回收量約86%。全國固棄物的平均回收率約53%，但廢舊輪胎的回收利用率只有約46%，仍然有680萬噸廢舊輪胎沒有收回!　　目前，廢舊橡膠的回收主要有以下幾大用途：翻新輪胎、熱能利用、再生橡膠、橡膠粉多用途利用、廢輪胎熱裂解。但是翻新輪胎、和熱能利用不應(yīng)是主要回收利用途徑。再生橡膠目前是我國廢舊輪胎回收利用的主要途徑，但傳統(tǒng)的再生膠的下游應(yīng)用市場(chǎng)容量有限，目前處于再生橡膠生產(chǎn)企業(yè)相互壓價(jià)銷售的局面?！　≡偕鹉z行業(yè)目前是我國廢舊輪胎回收利用的主力軍。我國再生橡膠企業(yè)目前面臨著：傳統(tǒng)下游應(yīng)用市場(chǎng)需求有限，銷量和價(jià)格都上不去;另一方面，由于國家的環(huán)保壓力，更新環(huán)保再生膠生產(chǎn)設(shè)備勢(shì)在必行。在國家層面上看，我國每年仍然還有680萬噸廢舊輪胎沒能回收，因此存在著嚴(yán)重的黑色污染!而且，隨著汽車的保有量每年以6-8%的速度遞增，每種情況會(huì)更加嚴(yán)重?！　榱送卣乖偕z的下游應(yīng)用領(lǐng)域，給再生膠企業(yè)更多的市場(chǎng)選擇空間，也是為了盡量多的回收廢舊輪胎，參與廢舊輪胎循環(huán)利用的企業(yè)應(yīng)該開拓思路，把眼光從傳統(tǒng)的再生膠下游應(yīng)用領(lǐng)域，比如，替代水泥、鋼材的某些下游應(yīng)用領(lǐng)域。這樣可以環(huán)保因生產(chǎn)水泥、鋼材所需的礦山資源、降低因生產(chǎn)水泥、鋼材的耗能和減少因此造成的環(huán)境污染。

發(fā)布時(shí)間：2018-11-30

　　近年來，常壓連續(xù)法和高壓動(dòng)態(tài)法生產(chǎn)再生膠的2種方法在行業(yè)內(nèi)一直是一個(gè)爭(zhēng)論的話題。常壓連續(xù)法認(rèn)為：該法具有連續(xù)生產(chǎn)、自動(dòng)化程度高、節(jié)省人力、成本低，無壓力容器，安全可靠，無廢水、廢渣、廢氣，綠色環(huán)保，產(chǎn)品性能好等特點(diǎn)，可以替代動(dòng)態(tài)法;動(dòng)態(tài)法認(rèn)為：該法具有產(chǎn)品質(zhì)量?jī)?yōu)良、工藝簡(jiǎn)單、投資少、能耗低、脫硫充分、裝置性能穩(wěn)定、橡膠粉粒度適用寬和對(duì)廢橡膠種類適應(yīng)性強(qiáng)，生產(chǎn)環(huán)境滿足環(huán)保要求等特點(diǎn)，各方面優(yōu)于連續(xù)法。由此不難看出，兩種方法都是強(qiáng)調(diào)各自的優(yōu)點(diǎn)，沒有指出缺點(diǎn)。實(shí)際生產(chǎn)中如何呢?調(diào)研發(fā)現(xiàn)，目前行業(yè)中常壓連續(xù)法約占10%，高壓動(dòng)態(tài)法約占80%以上，很多企業(yè)雖然也上了連續(xù)法生產(chǎn)線，但基本都處于停滯狀態(tài)。研究原因，主要是連續(xù)法產(chǎn)品性能較低，穩(wěn)定性差，環(huán)保方面雖有改進(jìn)，但生產(chǎn)環(huán)境仍有異味?！　〗?jīng)過大量數(shù)據(jù)研究發(fā)現(xiàn)，兩種方法都能生產(chǎn)出高強(qiáng)力再生膠，但常溫連續(xù)法生產(chǎn)的再生膠各項(xiàng)性能稍優(yōu)于高溫動(dòng)態(tài)法生產(chǎn)的再生膠，其中加熱減量低于動(dòng)態(tài)法8倍。在連續(xù)法生產(chǎn)的再生膠門尼度(58)比動(dòng)態(tài)法生產(chǎn)的再生膠門尼度(61)低3個(gè)門尼值的情況下，拉伸強(qiáng)度和拉斷伸長(zhǎng)率分別提高6.5%和8.3%，由此可見連續(xù)法再生膠的工藝性能和物理機(jī)械性能都優(yōu)于動(dòng)態(tài)法再生膠?！　≡偕鹉z的交聯(lián)密度比硫化膠的低一個(gè)數(shù)量級(jí)，說明都能達(dá)到較好的再生，而連續(xù)法的交聯(lián)密度比動(dòng)態(tài)法的稍小一些，這也說明其門尼粘度也稍小些的原因所在，表現(xiàn)出連續(xù)法的工藝加工性能較好。　　連續(xù)法再生膠比動(dòng)態(tài)法再生膠的烴含量稍高些，這可能是動(dòng)態(tài)法再生時(shí)橡膠烴破壞較大所致。連續(xù)法再生膠烴含量高，其物理性能穩(wěn)定?！　∵@兩種生產(chǎn)再生膠的方法對(duì)環(huán)境的影響影響還是有的，雖然都較好的解決了廢水、廢渣、噪音的影響，但是廢氣的影響一直存在?，F(xiàn)在環(huán)保問題重中之重，企業(yè)應(yīng)嚴(yán)格做好以下四點(diǎn)：一嚴(yán)格、二去除、三低溫、四負(fù)壓、五焚燒?！　〗棺魇泻肴鹣鹉z有限責(zé)任公司是一家集研發(fā)、生產(chǎn)、銷售于一體的再生膠生產(chǎn)廠家。

發(fā)布時(shí)間：2018-11-05

　　彩色再生膠的生產(chǎn)工藝及配方　　再生膠是以廢輪胎等通用橡膠制品為原料經(jīng)過磨粉、脫硫、捏煉、精煉而成。而彩色再生膠是特種再生膠的一種，特種再生膠是以廢特種橡膠制品為原料制得的。彩色再生膠在生活中也是有用的，它的應(yīng)用范圍和質(zhì)量雖不如輪胎再生膠，但也是必不可少的，下邊是彩色再生膠的工藝簡(jiǎn)介：　　1、原料分類　　在廢橡膠制品中按紅色、藍(lán)色、黃色、綠色、白色等分類，然后進(jìn)行清洗。　　軟化劑應(yīng)選用淺色類非污染型的軟化劑，例如：白油、機(jī)油、油酸、石蠟油等。　　2、粉碎　　用滾刀式粉碎機(jī)粗碎，再用磨盤式粉碎機(jī)粉細(xì)碎　　3、脫硫　　由于彩色再生膠產(chǎn)量不大，宜用小規(guī)格的專用脫硫設(shè)備，脫硫配方及工藝與生產(chǎn)輪胎再生膠相近，只是用的軟化劑和活化劑是淺色的，脫硫時(shí)間比輪胎再生膠短些。　　4、捏煉、精煉　　彩色再生膠一般通過捏煉出薄片即可，很難精煉成塊狀再生膠。　　焦作市弘瑞橡膠有限責(zé)任公司是一家集研發(fā)、生產(chǎn)、銷售于一體的再生膠生產(chǎn)廠家。

發(fā)布時(shí)間：2018-10-19

　　現(xiàn)在市面上常用的再生膠種類有乳膠再生膠、輪胎再生膠、丁基再生膠、丁腈再生膠和三元乙丙再生膠，其中輪胎再生膠的用量多、使用范圍廣，這主要與輪胎再生膠的性能和價(jià)格低有關(guān)。輪胎再生膠既可以單獨(dú)使用生產(chǎn)機(jī)械性能要求不高的橡膠制品如普通橡膠雜件、膠板等，也可以與天然膠、通用合成橡膠并用生產(chǎn)中橡膠制品?！　⊥耆褂幂喬ピ偕z替代天然膠、合成膠生產(chǎn)橡膠制品時(shí)，的確可以顯著降低原料成本，因?yàn)檩喬ピ偕z的價(jià)格比天然膠、合成膠價(jià)格低很多；但是在一些高指標(biāo)的橡膠制品生產(chǎn)中，輪胎再生膠的摻用量很少。其實(shí)，橡膠制品廠家在生產(chǎn)橡膠制品時(shí)，只要是在橡膠制品指標(biāo)合格的前提下，不論摻用多少輪胎再生膠，于成本而言都是十分劃算的。我們以在輪胎胎面膠中摻用5份的輪胎再生膠為例計(jì)算一下生產(chǎn)成本：目前很多輪胎胎面膠都以丁苯橡膠和順丁橡膠為主要原料，兩種合成膠的市場(chǎng)價(jià)格都在12000/噸以上（我們且按12000元/噸計(jì)算），普通環(huán)保無味輪胎再生膠（細(xì)度在60目左右）的價(jià)格在2100-3500噸（按照3500元/噸計(jì)算）之間，假設(shè)150份生膠中有5份的輪胎再生膠，那么1kg膠就可以節(jié)約大概0.28元，如果橡膠制品廠家的年用膠在2000t以上，那么至少可以節(jié)省56萬/年，這也是一個(gè)“大數(shù)據(jù)”。　　上述數(shù)據(jù)只是初步計(jì)算，并未將其他橡膠配合劑的費(fèi)用計(jì)算在內(nèi)，但是也能看出少量的輪胎再生膠摻用在橡膠制品中依然可以降低不少的原料成本；如果使用高指標(biāo)的輪胎再生膠生產(chǎn)橡膠制品的時(shí)候，還可以適當(dāng)增加再生膠用量；目前市面上的很多輪胎再生膠的價(jià)格低于3500元/噸，因此在保證高指標(biāo)橡膠制品質(zhì)量的前提下少量摻用輪胎再生膠降低生產(chǎn)成本的方式是可行的，也是十分必要的?！　〗棺魇泻肴鹣鹉z有限責(zé)任公司就是一家集研發(fā)、生產(chǎn)、銷售于一體的再生膠生產(chǎn)廠家。主要產(chǎn)品有胎面再生膠、丁基再生膠等。

發(fā)布時(shí)間：2018-10-17

　　焦作市弘瑞橡膠有限責(zé)任公司是一家生產(chǎn)再生膠的企業(yè)，已經(jīng)經(jīng)營(yíng)了十幾年，已位居中原龍頭?！　“贅I(yè)要興，環(huán)保先行！  國家依法治污強(qiáng)勢(shì)推進(jìn)！公司現(xiàn)在要通過轉(zhuǎn)型升級(jí)，優(yōu)化產(chǎn)業(yè)結(jié)構(gòu)，開展深加工，延伸再生橡膠產(chǎn)業(yè)鏈條，提升產(chǎn)品附加值，真正實(shí)現(xiàn)綠色循環(huán)。

發(fā)布時(shí)間：2018-10-15

　　足球鞋需要適應(yīng)人造草地、堅(jiān)硬場(chǎng)地、地板以及松軟場(chǎng)地等各種場(chǎng)合，為了保證運(yùn)動(dòng)員技術(shù)可以正常發(fā)揮、 避免球員受到傷害，對(duì)足球大底的結(jié)構(gòu)設(shè)計(jì)要求很嚴(yán)格，對(duì)足球大底所用膠料的彈性、耐磨性、耐屈撓性以及地面附著力也提出了更高的要求。足球鞋底的橡膠模壓底一般含膠率在35%左右，為了保證質(zhì)量，使鞋的性價(jià)比更高，我們以天然膠為主要原料，摻用少量再生膠同于壓模足球鞋底的物理性質(zhì)測(cè)試，使足球底性能好?！　∨浞剑簾熎z，100份；輪胎再生膠，25份；氧化鋅，5份；硬脂酸，1份；硫磺，0.5份；促進(jìn)劑M，1.2份；促進(jìn)劑D，0.8份；促進(jìn)劑DM，0.3份；有機(jī)酸，0.3份；高耐磨炭黑，30份；半補(bǔ)強(qiáng)炭黑，30份；古馬隆，6份；機(jī)油，16份；防老劑，2份；石蠟，0.5份；頁巖粉，42.4份；合計(jì)，261份?！　≈菩に囈笮兹彳?，在配方中加入高耐磨炭黑，增加拉伸強(qiáng)度，硬度合適，同時(shí)使鞋底更耐磨?！　∽闱蛐拙邆浜芨叩臋C(jī)械強(qiáng)度，在配方中加入適量再生膠，使足球鞋底的拉伸強(qiáng)度更大，彈性、耐磨性能更好。

發(fā)布時(shí)間：2018-10-12

　　溴化丁基橡膠是含有活性溴的異丁烯-異戊二烯共聚物彈性體。由于溴化丁基橡膠擁有丁基橡膠基本飽和的主鏈，所以其具有丁基聚合物的多種性能特性，如較高的物理強(qiáng)度、較好的減振性能、低滲透性、耐老化以及耐天候老化。鹵化丁基橡膠氣密層的發(fā)明和使用在許多方面成就了現(xiàn)代子午線輪胎。在輪胎氣密層膠料中使用這類聚合物可以改善保壓性能，提高氣密層與胎體間的粘合性能以及輪胎的耐久性?！　〔捎肦PA2000橡膠加工分析儀對(duì)炭黑N660和白炭黑1165分別填充的溴化丁基橡膠(BIIR)混煉膠進(jìn)行了不同溫度下的應(yīng)變掃描分析。結(jié)果表明,2種BIIR膠料的門尼粘度值均隨填料用量的增大而增大;在相同用量條件下,白炭黑膠料的門尼粘度值高于炭黑膠料;炭黑膠料的應(yīng)變與溫度依賴性均比白炭黑膠料的強(qiáng),白炭黑在膠料中的分散好于炭黑,且與溴化丁基橡膠的相互作用較強(qiáng);相同硫化體系下,白炭黑膠料的焦燒時(shí)間(t10)略長(zhǎng),正硫化時(shí)間(t90)明顯長(zhǎng)于炭黑膠料,低扭矩和高扭矩均顯著高于炭黑膠料,但硫化膠總體力學(xué)性能不如炭黑N660填充的硫化膠?！　⊙芯苛税滋亢谘a(bǔ)強(qiáng)溴化丁基橡膠的性能及特點(diǎn)。結(jié)果表明:與炭黑補(bǔ)強(qiáng)相比,白炭黑補(bǔ)強(qiáng)溴化丁基橡膠的表現(xiàn)出了良好的工藝性能、力學(xué)性能和熱老化性能;隨著“綠色輪胎”的問世 ,人們希望溴化丁基橡膠具有較優(yōu)良的綜合性能。故在含白炭黑的溴化丁基膠料中加入硅烷偶聯(lián)劑。硅烷偶聯(lián)劑用量對(duì)硫化膠的力學(xué)性能有很大的影響;同時(shí)還發(fā)現(xiàn)白炭黑補(bǔ)強(qiáng)溴化丁基橡膠的拉伸應(yīng)力軟化效應(yīng)和應(yīng)力松馳性能與炭黑補(bǔ)強(qiáng)溴化丁基橡膠有著明顯的區(qū)別。

發(fā)布時(shí)間：2018-10-11

　　膠粉是指廢舊橡膠制品經(jīng)粉碎加工處理而得到的粉末狀橡膠材料.在我國很多地區(qū)是指"明膠、骨膠、皮膠"經(jīng)一定工序粉碎加工而成碎粒、粉末狀的精細(xì)化工產(chǎn)品。在河北、山東一帶通常特指明膠產(chǎn)品，可以被加工成5-120目。膠粉越精細(xì)，加工時(shí)所用時(shí)間越長(zhǎng)，使用時(shí)溶解速度越快。膠粉外觀呈白色、淡黃色至黃色或琥珀色，半透明，無不適氣味，無肉眼可見雜質(zhì)。膠粉的應(yīng)用范圍之廣以下做簡(jiǎn)單總結(jié)幾個(gè)方面：　　1、運(yùn)動(dòng)場(chǎng)地鋪設(shè)：跑到、校園運(yùn)動(dòng)場(chǎng)、游泳場(chǎng)周圍及公園小道、保齡球場(chǎng)、人行道、幼兒園運(yùn)動(dòng)場(chǎng)地及娛樂場(chǎng)、網(wǎng)球、籃球場(chǎng)。　　2、汽車工業(yè)：墊帶、貨車的地板墊、剎車圓盤絲帶、汽車和貨車的底板、剎車閘襯套、密封條、緩沖器、減震器、汽車車身底封及不銹鋼材料、防濺及泥土、海運(yùn)日常原料、輪胎及其輪胎內(nèi)墊?！　?、建筑/設(shè)備：粘合劑/密封劑、絕緣膠材、地毯襯墊、家畜草墊、擠壓產(chǎn)品、涂料、墊圈、防水材料。　　4、土工/瀝青的應(yīng)用：排水管、用橡膠處理的瀝青用于公路和車道的鋪設(shè)、多孔沖洗管、賽馬軌道、鐵路交叉道?！　〗棺魇泻肴鹣鹉z有限責(zé)任公司是一家集研發(fā)、生產(chǎn)、銷售于一體的再生膠生產(chǎn)廠家，公司的主要產(chǎn)品有高強(qiáng)力再生膠、丁基再生膠活化膠粉、精細(xì)膠粉等10余種產(chǎn)品

發(fā)布時(shí)間：2018-10-10

　　碳酸鈣是一種無機(jī)化合物，俗稱：灰石、石灰石、石粉、大理石等。碳酸鈣呈中性，基本上不溶于水，溶于鹽酸。它是地球上常見物質(zhì)之一，存在于霰石、方解石、白堊、石灰?guī)r、大理石、石灰華等巖石內(nèi)，亦為動(dòng)物骨骼或外殼的主要成分。碳酸鈣也是重要的建筑材料，工業(yè)上用途甚廣?！　」杷徕}具有豐富的蜂窩狀結(jié)構(gòu),比表面積較大,在橡膠補(bǔ)強(qiáng)等領(lǐng)域具有潛在應(yīng)用價(jià)值。采用掃描電子顯微鏡對(duì)多種不同工藝生產(chǎn)的硅酸鈣進(jìn)行了形貌分析,硅酸鈣生產(chǎn)工藝對(duì)其微觀結(jié)構(gòu)有影響,并選擇了兩種結(jié)構(gòu)差異較大的硅酸鈣作為實(shí)驗(yàn)原料。通過紅外光譜分析發(fā)現(xiàn)硅酸鈣表面具有羥基基團(tuán)?？疾炝蒜佀狨ヅ悸?lián)劑、硅烷偶聯(lián)劑、有機(jī)硅表面處理劑、硬脂酸和聚乙烯蠟等多種表面處理劑對(duì)硅酸鈣粉體的活化處理效果,結(jié)果表明各種表面處理劑對(duì)硅酸鈣的處理效果差異較大,其中硅烷偶聯(lián)劑可有效降低硅酸鈣的吸水率,KH-570用量為1phr時(shí),硅酸鈣微粉的吸水率可降至0.5%以下；而硬脂酸則可有效提高硅酸鈣的活化指數(shù),當(dāng)其用量為2phr時(shí),硅酸鈣微粉的活化指數(shù)可達(dá)100%。研究了硅酸鈣對(duì)天然橡膠硫化膠性能的影響規(guī)律,結(jié)果表明：硅酸鈣對(duì)再生橡膠具有明顯的補(bǔ)強(qiáng)效果,且優(yōu)于炭黑；但硅酸鈣對(duì)天然橡膠的補(bǔ)強(qiáng)作用則不明顯。硅酸鈣微粉經(jīng)硬脂酸進(jìn)行表面處理后,所得天然橡膠硫化膠的物理機(jī)械性能與采用未經(jīng)表面處理的硅酸鈣微粉差異不大。對(duì)比研究了硅酸鈣、白炭黑及炭黑對(duì)天然橡膠物理機(jī)械性能的影響,結(jié)果發(fā)現(xiàn)硅酸鈣對(duì)天然橡膠具有一定的補(bǔ)強(qiáng)作用,但效果稍差,三種材料對(duì)天然橡膠補(bǔ)強(qiáng)效果的優(yōu)劣順序?yàn)椋禾亢凇滋亢?、硅酸鈣。　　綜上所述，在再生膠中加入碳酸鈣主要有一下兩個(gè)作用：　　1、作為填料，可以增加制品的容積，節(jié)約價(jià)格高的再生膠用量，降低原料成本；　　2、在再生膠中添加碳酸鈣重要的作用就是改善再生膠加工性能。

發(fā)布時(shí)間：2018-10-09
